一、概述

OU3500是欧谱公司新研发的新产品，是一种小型便携式仪器，磁性测厚仪也称涂层测厚仪、镀层测厚仪、涂镀层测厚仪。其性能稳定、测量准确、重现性好、经济耐用，符合国家标准GB/T4957，多次通过国家技术监督部门的性能试验。

二、主要特点：

1. 零位稳定：所有涂层测厚仪测量前都要求校准零位，可以在随仪器的校零板或未涂覆的工件上校零。 　
仪器零位的稳定是保证测量准确的前提。一台好的测厚仪校零后，可以长时间保持零位不漂移，确保准确测量。
2. 线性编辑：多数涂层测厚仪除了基础校零外，仪器本身没有线性编辑，使得测量重复性误差大，本仪器出厂加入线性编辑增加测量精度与重复稳定性。 　　
3. 温度补偿：涂覆层厚度的测量受温度影响非常大。同一工件在不同温度下测量会得出很大的误差。所以好的测厚仪应该具备理想的温度补偿技术，以保证不同温度下的测量精度。 　　
4. 独特的直流采样技术：使得测量重复性较传统交流技术有无可比拟的优越和提高。 　　

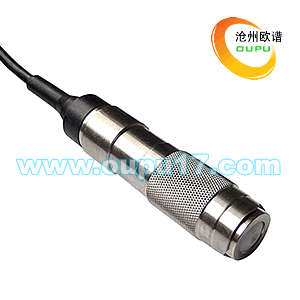

OU3500涂层测厚仪探头
· 测厚仪最容易损坏的部件是探头，本公司的OU3500涂层测厚仪对探头做了特殊的耐久性设计，具有防磕碰、防水、探头线防折曲等防护功能。

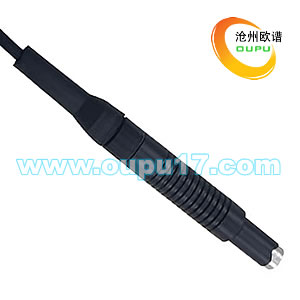

OU3500涂层测厚仪探头线

· 由于涂镀层测厚仪使用频率很高，探头线成为易损件。一般国产仪器的探头用不多久就会出现故障，多数问题出在探头线上。OU3500镀层测厚仪使用的探头线是在日本定做的。这种导线最初用于机器人，规定可经受几百万次的曲折。实践证明，这种探头线很少有因频繁曲折而损坏的。

OU3500涂层测厚仪是德国EPK/易高等同类产品的替代产品，与之前涂层测厚仪相比有以下主要优点：
1. 测量速度快：测量速度比其它Time系列快6倍；
2. 精度高 ：本公司产品简单校0后精度即可达到1-2%是目前市场上能达到A级的产品,其精度远高于国内同类，比EPK等进口产品精度也高；
3. 稳定性：测量值的稳定性和使用稳定性优于进口产品；
4. 功能、数据、操作、显示全部是中文OU3600覆层测厚仪

三、适用范围

　 OU3500镀层测厚仪采用了磁性和涡流两种测厚方法，可无损地测量磁性金属基体( 如钢、铁、合金和硬磁性钢等 )上非磁性覆盖层的厚度(如铝、铬、铜、珐琅、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:珐琅、橡胶、油漆、塑料等)。
本仪器广泛地应用在电镀、防腐、航天航空、化工、汽车、造船、轻工、商检等检测领域。是材料保护专业必备的仪器。

四、主要技术指标

五、仪器选型指南

产品图片
型号	OU3100	OU3500	OU3600
工作原理	磁感应/电涡流	磁感应/电涡流	磁感应/电涡流
型式	一体式	分体式	分体式
测量范围	0～1250um	0～1500um 0～3000um 0～10000um	0～1500um 0～3000um 0～10000um
显示精确度	1um	0.1μm(测量范围小于100μm) 1μm(测量范围大于100μm)	0.1μm(测量范围小于100μm) 1μm(测量范围大于100μm)
测量误差	±3%H+1um	±2%H+1um	±2%H+1um
温度补偿	有	有	有
设置界限	无	有	有
背光	无	有	有
存储功能	无	有	有
通讯功能	无	有	有
打印功能	无	无	有
统计功能	无	测量次数、最大值、最小值、平均值	测量次数、最大值、最小值、平均值
可更换探头	无	F1/N1/F190/F400/N400/F3/F10	FN/F1/N1/F190/F400/N400/F3/F10

六、各种探头

涂层测厚仪F1探头 ■ 工作原理：磁感应 ■ 测量范围：0-1500um ■ 低分辨力：0.1um ■ 示值误差： 1.一点校准：±[3%H+1]um 2.两点校准：±[(1～3)%H+1]um ■ 测量条件: 1.最小曲率半径：凸1.5mm 2.基体最小面积的直径：Ф7mm 3.最小临界厚度：0.5mm ■ 探头尺寸：Ф12×47mm	涂层测厚仪N1探头 ■ 工作原理：电涡流 ■ 测量范围：0-1500um ■ 低分辨力：0.1um ■ 示值误差： 1.一点校准：±[3%H+1]um 2.两点校准：±[(1～3)%H+1]um ■ 测量条件: 1.最小曲率半径：凸3mm 2.基体最小面积的直径：Ф5mm 3.最小临界厚度：0.3mm ■ 探头尺寸：Ф15×73mm	涂层测厚仪FN探头 ■ 工作原理：磁感应/电涡流 ■ 测量范围：0-1250um ■ 低分辨力：0.1um ■ 示值误差： 1.一点校准：±[3%H+1]um 2.两点校准：±[(1～3)%H+1]um ■ 测量条件: 1.最小曲率半径：凸3mm 2.基体最小面积的直径：Ф5mm 3.最小临界厚度：0.5mm ■ 探头尺寸：Ф15×73mm
涂层测厚仪F400探头 主要用于较薄厚度的涂层测量，可获得更精确的测量结果和更高的重复性，另外在管材基体直径较小或者被测区域接触面积较小时，F400探头也是最佳的选择。 ■ 工作原理：磁感应 ■ 测量范围：0-400um ■ 低分辨力：0.1um ■ 示值误差： 1.一点校准：±[3%H+1]um 2.两点校准：±[(1～3)%H+0.7]um ■ 测量条件: 1.最小曲率半径：凸1mm 2.基体最小面积的直径：Ф3mm 3.最小临界厚度：0.2mm ■ 探头尺寸：Ф12×55mm	涂层测厚仪N400探头 ■ 工作原理：电涡流 ■ 测量范围：0-400um ■ 低分辨力：0.1um ■ 示值误差： 1.一点校准：±[3%H+1]um 2.两点校准：±[1%H+1]um ■ 测量条件: 1.最小曲率半径：凸1.5mm 2.基体最小面积的直径：Ф4mm 3.最小临界厚度：0.3mm ■ 探头尺寸：Ф15×73mm	涂层测厚仪F05探头 探头外径Ф5,专用于小凹槽测量 ■ 工作原理：磁感应 ■ 测量范围：0-500um ■ 低分辨力：0.1um ■ 示值误差： 1.一点校准：±[3%H+1]um 2.两点校准：±[(1～3)%H+0.7]um ■ 测量条件: 1.最小曲率半径：凸1mm 2.基体最小面积的直径：Ф3mm 3.最小临界厚度：0.2mm ■ 探头尺寸：Ф5×55mm
涂层测厚仪F3探头 ■ 工作原理：磁感应 ■ 测量范围：0-3000um ■ 低分辨力：1um ■ 示值误差： 1.一点校准：±[3%H+1]um 2.两点校准：±[(1～3)%H+1]um ■ 测量条件: 1.最小曲率半径：凸1.5mm 2.基体最小面积的直径：Ф7mm 3.最小临界厚度：0.5mm ■ 探头尺寸：Ф12×47mm	涂层测厚仪F3高温探头,最高温度300度 ■ 工作原理：磁感应 ■ 测量范围：0-3000um ■ 低分辨力：1um ■ 示值误差： 1.一点校准：±[3%H+3]um 2.两点校准：±[(1～3)%H+3]um ■ 测量条件: 1.最小曲率半径：凸6mm 2.基体最小面积的直径：Ф7mm 3.最小临界厚度：0.5mm ■ 探头尺寸：Ф12×47mm	涂层测厚仪N3探头 ■ 工作原理：电涡流 ■ 测量范围：0-3000um ■ 低分辨力：1um ■ 示值误差： 1.一点校准：±[3%H+3]um 2.两点校准：±[1%H+3]um ■ 测量条件: 1.最小曲率半径：凸6mm 2.基体最小面积的直径：Ф7mm 3.最小临界厚度：1mm ■ 探头尺寸：Ф15×73mm
涂层测厚仪F10探头 主要用于大厚度的涂层测量。选配F10探头还应增配2000um、4000um、8000um的标准校准片，用于校准仪器。 ■ 工作原理：磁感应 ■ 测量范围：0-10000um ■ 分辨力：1000um以下1um,1000um以上10um ■ 示值误差： 1.一点校准：±[3%H+1]um 2.两点校准：±[(1～3)%H+10]um ■ 测量条件: 1.最小曲率半径：凸10mm 2.基体最小面积的直径：Ф40mm 3.最小临界厚度：2mm ■ 探头尺寸：Ф27×47mm	涂层测厚仪F1/90探头 主要用于管材内壁的涂层厚度测量。它细长的身形可以轻松的深入其它探头无法到达的细管中。 ■ 工作原理：磁感应 ■ 测量范围：0-1500um ■ 低分辨力：0.1um ■ 示值误差： 1.一点校准：±[3%H+1]um 2.两点校准：±[(1～3)%H+1]um ■ 测量条件: 1.最小曲率半径：平直 2.基体最小面积的直径：Ф7mm 3.最小临界厚度：0.5mm ■ 探头尺寸：Ф7.5×11×200mm
